SメーターFROをやってみた結果 ― 2021年05月08日 19:39
FROは1970年代から流星観測の一つの手段として行われてきたようです。
しかし当時は流星が流れたときに聞こえる音を数えたり、FMチューナーから取り出した信号をペンレコーダーで記録するという方法だったので、ある程度の長さ(強さ)のエコーでないと捉えることはできず、カウントできるエコーの数もそれほど多くはなかったと思われます。
その後はFM局の増加とともにFROが困難になり、新たに53.750MHzのアマチュアバンドで流星観測用のビーコンが発射されるようになって、同時にHROFFTという素晴らしいソフトが開発されると主力はHROに移りました。
ところが最近私の所でも環境ノイズが増加し、53MHz帯での観測が困難になり、代替として始めたVORも周波数が高いためにエコーがHROほどには得られないという問題が出ていました。
そこで改めてFROに着目したわけですが、HROFFTは本来CW(連続波)用に作られており、FMのように変調されている電波には向きません。それでも音楽やアナウンスの合間などはほぼ無変調状態になるので、ある程度は観測できるのではないかと考え、ここ数年国内の様々な局を受信してきました。
その結果HROFFTでもFROができることは確認できたものの、エコーがVOR程度しか得られず、放送番組の影響が見られたり、混信によりエコーかノイズか見分けにくいものがあったりとやはり難しさがありました。そんな時に考えたのがSメーターを使ったFROです。これなら変調に関係なくエコーが捉えられるのではないかと思ったわけです。このことを杉本さんにお話ししたら、すでに同じアイデアをお持ちで、対応できるソフトがあることも教えてもらいました。その後杉本さんは自作のソフトを開発され北朝鮮の107.7MHｚで運用されています。
前置きが長くなりましたが、遅ればせながらこのSメーターFROをやってみました。ただし、杉本さんのように自動カウントは無理なので、とりあえずマニュアルカウントです。
使用したSDRソフトはSDR Console v3 です。このソフトにはSignal Historyというシグナル強度をグラフ化して表示するウィンドウがあります。このウィンドウの大きさと表示速度を調節すると下のようにグラフが右から左へ流れていき、ちょうど10分間のシグナル強度の変化を表示できます。
周波数は89.4MHzでバンド幅は40kHzに設定してあります。これ以上バンド幅を広げるとノイズフロアが上昇します。記録時間がわかるようにTv Clockというフリーソフトで時刻表示を入れてあります。このウィンドウをBandicamというソフトで10分ごとに自動キャプチャします。こうして得たPNG画像をHROFFTと時間軸が同じになるように縮小します。それが下の画像です。
同じ時刻のHROFFT画像が下です。
これを比較明合成するとこうなります。
アンテナの違いは多少ありますが、HROFFT画像とよく一致しており、HROFFTで捉えたエコーとSignal Histolyのピークの数はほぼ同じくらいです。
色々と受信して見た結果、HROFFTと同程度には使える感じですが、やはり国内の1kW級の局ではエコーはわずかしか確認できませんでした。
思ったような結果にならなかったのは、少なくともSDR ConsoleのSメーターは全体のパワーを測定しているのではなく、単にバンド内のピーク電圧を表示しているからではないかと考えています。後から調べたところ高級なスペアナには帯域全体のパワーを測定する機能があるようです。
ピークを越えたみずがめ座η ― 2021年05月07日 16:55
みずがめ座η流星群は概ねピークを過ぎてきたようですが、HROFFTにはロングエコーが頻繁に記録されており、まだまだ活動は活発なようです。今回は当初心配したようにEsが３日続けて発生しましたが、たまたま夕方から深夜にかけての時間だったので影響は小さくて済みました。ペルセウス座の時期などは朝からEsが発生するので大変です。ここがFROの泣き所です。

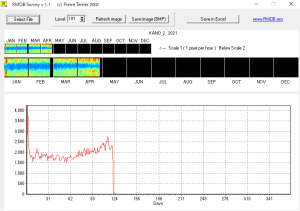

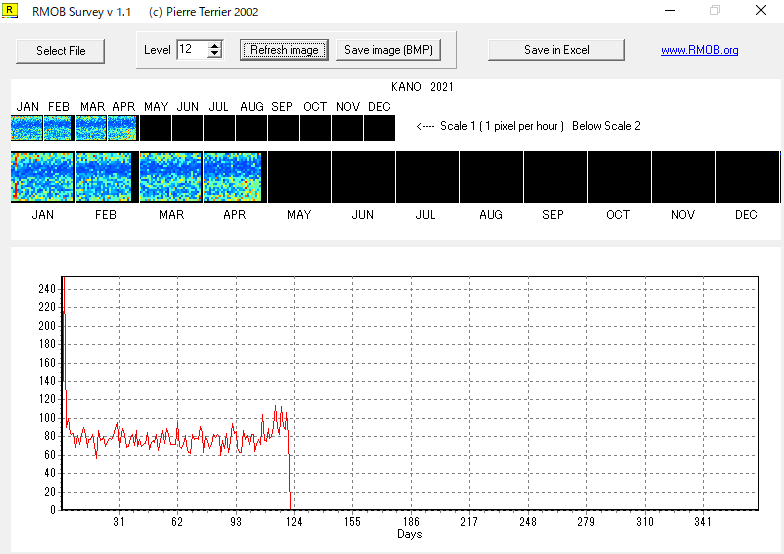

下はRMOBSurveyのグラフでピョンガン(89.4MHz 上側)とヨナン(92.8MHz 下側)を合成したものです。エコー数のスケールが違うので見にくいですが、ピークが一致している場所がいくつかあることがわかります。それぞれQUA(しぶんぎ座)、TCB(かんむり座θ)、LBO(うしかい座λ)、LYR(４月こと座)、ETA(みずがめ座η)の各流星群などによるものだろうと考えています。
今日はみずがめ座ηの極大日 ― 2021年05月06日 18:09
みずがめ座ηは活動期間が10日以上にもなる流星群ですが、一応今日がピークという予報になっています。しかし、杉本さんの速報を見るとピークにはなっているものの例年よりも少なめに推移しているようです。観測態勢やピーク時間の違いもあるのでしょうが、流星群自体の活動の変化なのかもしれません。今朝のVOR、FROの状況は下の通りです。ともにここに来て少し落ち着いている感じです。VORでは4日の朝7時台に28個/Hという値を記録しています。
FROでは一昨日と昨日Esが発生し、データの処理がたいへんでした。また、4日の夕方からピョンガンFROのデータをRMOBに転送する"Colorgramme"がHROFFTファイルを読まなくなってしまいました。結局、HROFFTファイルに不良のものが含まれていたのが原因とわかったのですが、その対応で約1日RMOBを更新することができなくなってしまいました。これは初めての経験でした。だいたい流星群が来るようなときに限って何かトラブルが起こるものです。
本日のCMORの状況は下の通りです。相変わらずETAは活発なようです。
みずがめ座η流星群が活発に ― 2021年05月03日 17:39
昨晩から今朝にかけてみずがめ座η流星群と見られるエコーの増加が関西VOR、ピョンガンFRO、ヨナンFROのそれぞれで確認されました。特に関西VORでは午前6時台に先日の4月こと座流星群を越える17個/Hが記録されました。FROでも4月こと座に次ぐ1日のエコー数となりました。
CMORを見ると。みずがめ座η(ETA)が見事に赤くなっており、くじら座ω北昼間流星群(NOC)もやや活発になっているようです。89.4MHzでは朝からノイズレベルが高く、夕方には92.8MHzでも短時間のEsが発生しました。夏に近づくと仕方のないことですが、なんとかみずがめ座が終わるまで暴れずにいてほしいものです。
4月のエコー数変化について ― 2021年04月30日 10:24
月末になったので、関西、ピョンガン、ヨナンのエコー数の変化をまとめておきたいと思います。
▼関西VOR
3～4日の周期で細かな増減を繰り返しながらも、3月までエコー数にほとんど変化がなかったのですが、4月の半ば頃から増加傾向が見られ、4月こと座でピークを迎えました。その後も上昇傾向にあり、水瓶差ηでどの程度まで増えるのか楽しみです。
▼ピョンガンFRO
3月に入ってからの増加傾向が継続しています。今回の4月こと座でもわかりやすいピークが見られました。関西やヨナンと比較してなぜ変化が大きく現れるのかはっきりしませんが、細かな流星まで捉えているということなのかもしれません。
▼ヨナンFRO
4月に入ってからようやく増加傾向が見られるようになりました。4月こと座のピークも確認できましたが、ピョンガンFROのようなはっきりとした山にはなっていません。このあたりがあまり普段から変化が少ないヨナンFROの特徴です。
