各アンテナのVSWR ― 2024年05月18日 11:59
TE-2101アンテナアナライザを使って現在使用中の各アンテナを測定してみました。以前も書きましたがこのアナライザは小型でバッテリーが内蔵されたいへん扱いやすいアナライザです。

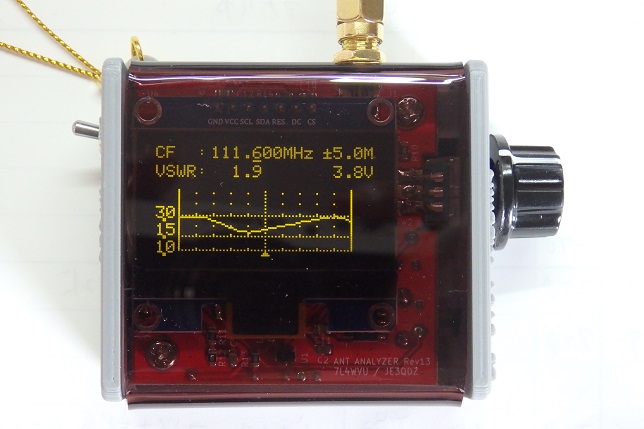

まず仙台VOR(DXアンテナAF-5改造５エレ 114.1MHz)です。VSWRは1.9ですが、75Ω系を50Ω用アナライザで測定した場合のVSWRは1.5なのでまあ良い値と考えていいと思います。
次に関西VOR(AF-4改造4エレ 116.1MHz)です。こちらも同様にVSWR1.9でした。VSWR最良点は1MHzほど下にありました。
こちらはソウル(マスプロFM-5A 5エレ 89.1MHz)です。既製品そのままですが、VSWRは1.8と流石です。

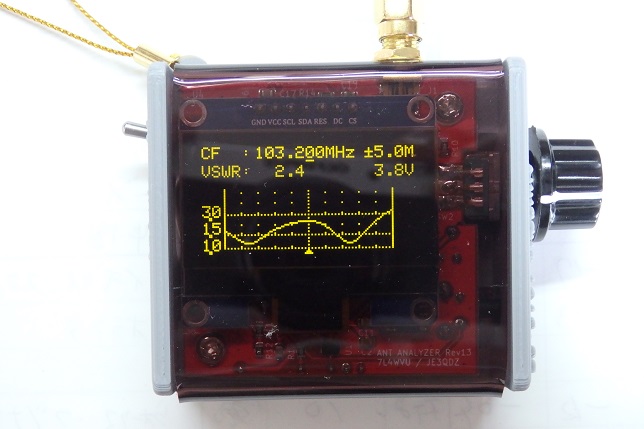

最後にウラジオストク(マスプロFM-3改造 3エレ 103.2MHz)です。リフレクタの下半分がマストに接近しているのが影響しているのかVSWR2.4とやや高いですが、VSWR3.0でも電力効率は75%ですからまあまあでしょう。
製作上の差違や実際の設置環境で設計と一致しないのは当然ながら、全体としてはこれまでのアンテナ改造は上手くいったかなと感じました。
コメント
_ いわき市 桂 ― 2024年05月20日 18:51
こんにちわ TE-2101アンテナアナライザは先日予約しましたが今のところ完成の連絡はないですが、毎月小額を積立てて予算確保をしてます なんとか確保できそうですので製品完成連絡待ちです
_ 狩野@渋川 ― 2024年05月21日 07:40
桂さん
コメントありがとうございます。
そろそろできあがってくるのではないでしょうか。
このアナライザはアマチュアバンド以外も測定できるので、
アンテナの自作には本当に便利です。
コメントありがとうございます。
そろそろできあがってくるのではないでしょうか。
このアナライザはアマチュアバンド以外も測定できるので、
アンテナの自作には本当に便利です。
_ いわき市 桂 ― 2024年05月25日 22:19
こんばんわ 先ほどアナライザーの頒布案内が来ました 早速購入したいと思います
_ 狩野@渋川 ― 2024年05月26日 20:05
いよいよアナライザが来ますね。
楽しみですね。
楽しみですね。
_ いわき市 桂 ― 2024年06月06日 21:14
アンテナアナライザーが届きました とりあえず伊勢電波を受けてる５０MHｚ帯ＧＰを計ってみましたがアンテナチューナーの同調を微調しての測定ですがＳＷＲ１.1まで下がりました 操作は簡単でダイポールも測定してみます ご紹介有難うございました
_ 狩野@渋川 ― 2024年06月07日 07:45
桂さん 待望のものが届きましたね。
アンテナ自作には本当に便利なものですが、
こういうものを作って下さる方がいるのはありがたいです。
アンテナ自作には本当に便利なものですが、
こういうものを作って下さる方がいるのはありがたいです。
_ いわき市 桂 ― 2024年06月28日 09:55
こんにちわ アンテナアナライザーで前に自作した50MHz蒂アンテナチューナーの様子を確認してみました カット＆トライでしたので同調周波数は46MHz台でした 空芯コイル容量を減らして５０MHｚ台にしてバリコンで同調を追い込みました 現在豊川の53.１00MHzに使ってますが感度は良さそうです SWRは1.2程度に成ってます 良い機器を紹介いただき感謝です
_ 狩野@渋川 ― 2024年06月28日 19:14
アナライザーが早速役立って豊川も良く入っていますね。またJA2IGYの方も受信されているようですが、50.01MHzもHF帯のビーコンと同じように出力が段階的に変わるのか興味があるところです。
_ いわき市 桂 ― 2024年08月18日 15:13
お世話様です TE-2101アンテナアナライザは非常に重宝しています こちらで使用のSDRユニットはローコスト品ですので、周波数精度や温度特性はそれなりの性能で従来は受信周波数を設定するのに手探りで手間取ってましたが、これは微弱電波を出してくれますので現在の受信点の確認が容易になりました SDRユニットは2台持ってますが周波数精度は53.100MHz点で1台目19.5ppm 2台目は22ppmで商品としては特に粗悪品ではなく良心的な商品でした （以前の経験ではクリスタル精度20ppmは標準レベルです）本来のFMやTV音声用としては問題のない商品でした
_ 狩野@渋川 ― 2024年08月19日 10:02
桂さん
お久しぶりです
TE2101アンテナアナライザは本当に使いやすいですよね。
充電もほとんど必要ないし、FM放送帯やVOR帯でも使えるというのは
他の製品ではあまり見かけません。
このところの暑さや雷でアンテナ工作はしばらくお休みですが、
また季節が良くなったら色々やってみたいと思っています。
お久しぶりです
TE2101アンテナアナライザは本当に使いやすいですよね。
充電もほとんど必要ないし、FM放送帯やVOR帯でも使えるというのは
他の製品ではあまり見かけません。
このところの暑さや雷でアンテナ工作はしばらくお休みですが、
また季節が良くなったら色々やってみたいと思っています。
